Dissipatori di calore per elettronica con ventilazione forzata.

Dissipatore con ventilatore integrato.

Conoscendo la resistenza termica in aria libera di un dissipatore e la velocità dell'aria che investe la superficie del dissipatore stesso é possibile calcolare la resistenza termica e la potenza massima dissipabile con circolazione forzata d'aria.

Input dati
Temperatura massima prevista dell'aria (temperatura ambiente).

°C

Temperatura massima di lavoro del dissipatore.

°C

Velocità dell'aria che investe il dissipatore.

m/s

Aiuto per la definizione della velocità dell'aria.

Distanza fra le alette oppure larghezza della superficie di passaggio aria.

Distanza fra le alette

mm

Altezza delle alette oppure altezza della superficie di passaggio aria.

Altezza delle alette

mm

Numero di feritoie per il passaggio aria (n.1 in caso di calcolo di una superficie).

Quantità di feritoie

n.

Alcune portate di esempio

Tipo di ventilatoreW x H (mm)m3/h
Assiale40 x 409.7
60 x 6021
80 x 8050
92 x 9280
119 x 119130
127 x 127250
172 x 172305
Centrifugo15 x 519.6
33 x 9356
127 x 11780
115 x 159200
253 x 83115
329 x 83173
395 x 83200
Calcola e imposta velocità.

Portata del ventilatore

m3/h

Attesa calcolo velocità

Resistenza termica in aria libera del dissipatore

°C/W, K/W

Questo valore può essere ricavato dal catalogo di un produttore oppure calcolato con le applicazioni disponibili in questa stessa sezione del sito.

Attesa calcolo
Risultati di calcolo
Resistenza termica del dissipatore
(con ventilazione forzata)
°C/W
Potenza massima dissipabile W

Note.
Importante fornire la resistenza termica del dissipatore in aria libera tenendo conto delle sole superfici che sono lambite dalla circolazione dell'aria.

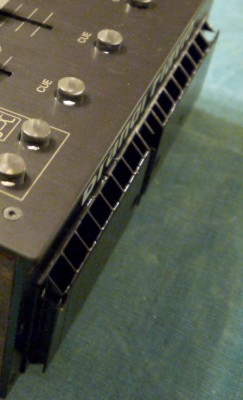

Esempio reale di dissipatore con ventilazione forzata. A lato un'esempio di dissipatore speciale normalmente funzionante a circolazione d'aria naturale, in caso di necessità un ventilatore pressurizza l'interno del contenitore e una serie di feritoie incanalano l'aria nelle alettature poste all'esterno.
Questa soluzione consente il raffreddamento della componentistica interna e dell'alettatura di potenza limitando accumuli di polvere e rumorosità, l'aletta esterna é in grado di assolvere alla sua funzione senza il ventilatore per il 90% delle ore di funzionamento.
Solo nella stagione estiva o se esposto al sole entra in funzione la ventilazione forzata per mantenere le temperature entro i limiti imposti a progetto.
