La distanza fra due piste di un circuito stampato é importante quando il potenziale elettrico raggiunge livelli elevati. Una sola scarica elettrica potrebbe distruggere irreparabilmente o danneggiare i componenti collegati.

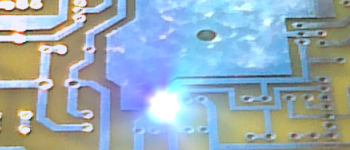

La scarica fra due piste o piazzole di un circuito stampato é di tipo superficiale, se scocca una volta può lasciare residui conduttivi sul percorso, riducendo ancora di più la tensione d'innesco.
Tensione massima
V
Protezione piste
Distanza minima delle piste
mm
Valore di umidità.
La distanza resa é la minima, valida con valori normali di umidità e aria pulita.
Per gli ambienti ostili, con umidità elevata, é necessario aumentare sia la distanza
di piste e piazzole che lo spessore della lacca di protezione.
Condizioni di lavoro gravose.
I circuiti stampati destinati a lavorare negli ambienti industriali, devono sempre essere
protetti con vernici isolanti. Polveri e vapori conduttivi causano frequenti
difettosità o guasti.
Fattore di sporcamento.
A partire da 200-300 V, diventa importante la sporcizia che si deposita proprio nei
punti critici durante il funzionamento. Se l'apparecchio deve funzionare per anni senza
operazioni di pulizia, é consigliabile aggiungere un fattore di sporcamento di 1.5 o 2.
Le applicazioni sui circuiti stampati.
